赤色高出力タイプ 7Km先まで目視可能。 ※ RoHS指令適合
「見積書・注文」ボタンから見積書の取得やネット注文ができます。
製品概要
- 光心線の対照を視覚的に行います。→使い方1
＝ラック間でのファイバーコードの反対側コード(ポート)を探し当てる事が出来ます。
＝絡んだ心線でも必要なファイバを簡単に識別する事が出来ます。 - 光ファイバ（コード）の断線箇所を簡単に確認出来ます。→使い方2
- 光融着接続の良し悪しを視覚的に判断します。→使い方3
- SC/APCやLC・MUコネクタにも対応しています。→使い方4
機能・特長
- 扱い易く、持ち運びに便利なペン型。
- SC、FC、STコネクタはダイレクトに挿入使用可能。

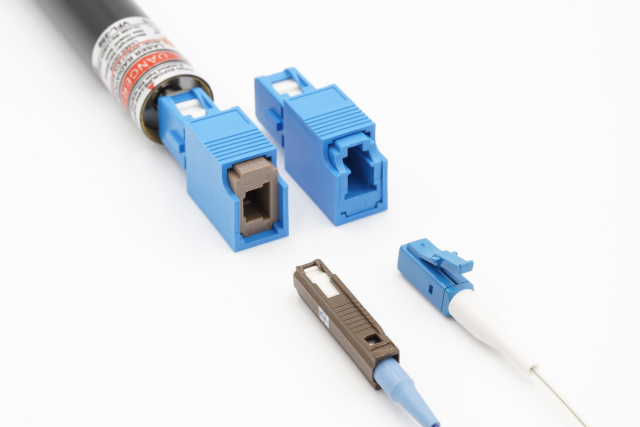

- MU、LCコネクタも、プラグインアダプタで簡単対応。
- 対照距離は最長7km。 ※ 伝送損失により異なります。
- スイッチ1つで連続光と点滅光が使い分けられる。
- 単4アルカリ乾電池2本で稼働。
※ よくある質問(FAQ)はこちらをご覧ください。

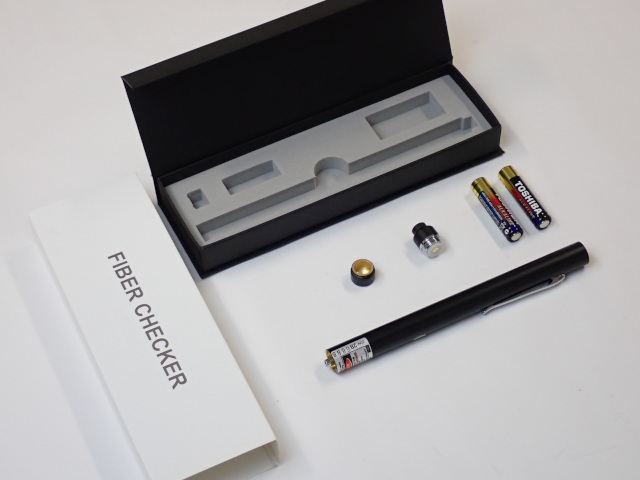

＜ペン型LD可視光源の使い方＞製品は電池、主電源、保護キャップとともに、ケースに収められています。
単4アルカリ乾電池2本を入れ、主電源をしっかりとしめます。
ボタンを押して主電源を入れます。

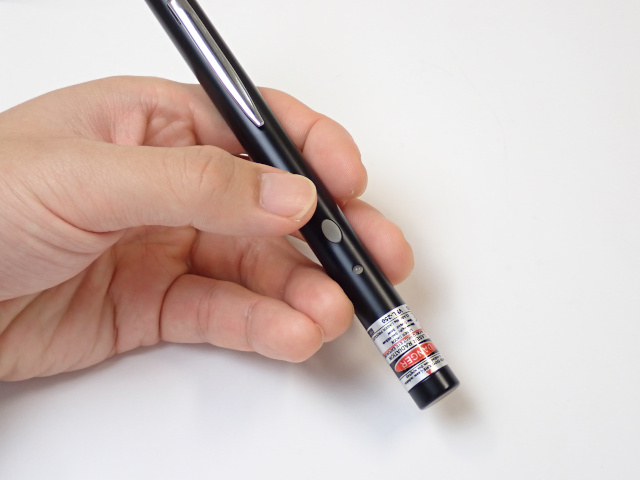

側面のスイッチ（親指の箇所）を押します。
先端から赤色光を出射します。
※ 安全のため、レーザー光は直接見ないでください。
光ファイバコネクタを挿入して使用します。
側面の作動スイッチを押すと、連続光、点滅光、消灯が切り替わります。
先端を保護し、ホコリを防ぐ保護キャップも付属しています。
使用後は主電源を切り、保護キャップをしてください。使用上の注意
- 本光源に接続されたコネクタやファイバーの端面を直接、又は顕微鏡や他のビュアー等を介して覗く事は絶対にしないで下さい。
- レーザークラスはClass2Mの表示となっております。決して人に向けないで下さい。
- コネクタを挿入したままぶつけたり落としたりすると、スリーブが割れる恐れがあります。十分ご注意下さい。
- 電池を入れたまま、主電源がオン状態で放置しますと電池の消耗だけでなく、液漏れする恐れがあります。十分ご注意下さい。
仕様
| 光接続ポート | Φ2.5mmフェルール（SC, FC, ST）対応 MU, LCは、プラグインアダプタ使用で対応可能 |
| 波 長 | 650nm |
| レーザークラス | クラス 2M |
| 光出力 | 5mW以下 |
| ファイバ接続時の出力 | 0.5mW以上（シングルモードファイバ使用時） |
| 光視認距離 | 約7km（接続点や分岐点なしのノーマルSMファイバ使用時） |
| 点灯切替 | 連続光(CW) ／ 点滅光(Pulse 2～3Hz) ／ 消灯 |
| 電源（動作時間） | 単4アルカリ乾電池 2本（約40時間） |
| 動作温度／保管温度 | 0℃～+40℃／-20℃～+60℃ |
| 標準付属品 | 主電源、保護キャップ、電池2本、収納ケース |
| 本体寸法／重量 | 170mm×Φ13.5mm／88g（電池含む） |
| メーカー | 三喜 |
| 原産国 | 台湾 |
