据置型・光コネクタ端面キズ判定装置　オートチェック

2018.11.19

ワンクリックで自動で検査完了。
光コネクタ端面のキズ汚れを撮影・判定・データ保存まで自動で行います。

オートチェック

製品特長

  • IEC 61300-3-35基準の自動判定機能を搭載
  • 測定データ、レポートをSDカードに自動保存
  • 他の装置が不要なオールインワンタイプ
  • インターネット経由でサーバーにデータ転送可能
  • 制御ソフトウェアは日本語対応済

機能・詳細

  • ワンクリックで自動判定

    • フェルール端面のわずかな欠損・汚れ・キズを自動で正確に画像判定できます。操作はワンクリックのみのため、作業者のスキルや経験を問わず、ヒト依存による判定ミスがありません。
    表面のボタン操作で簡単に上下左右に位置調整することもできます。

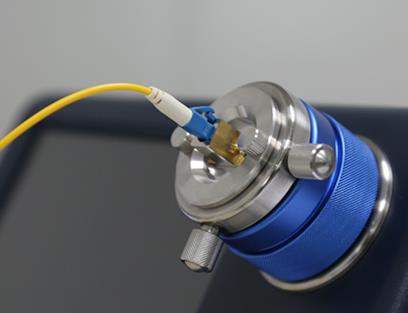

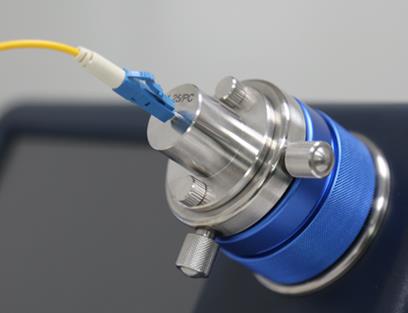

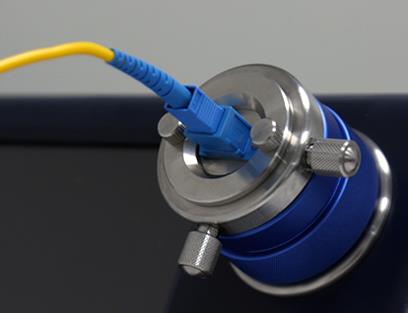

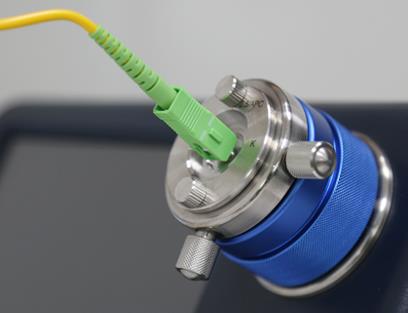

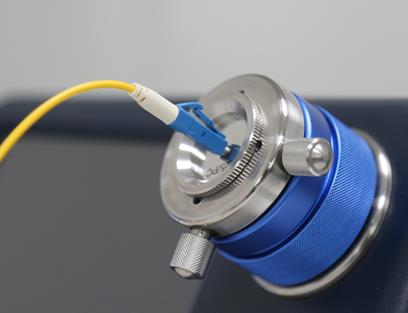

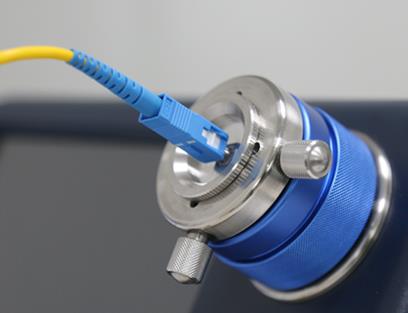

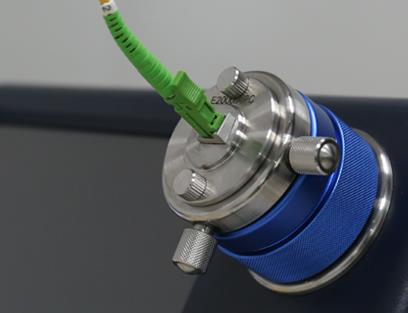

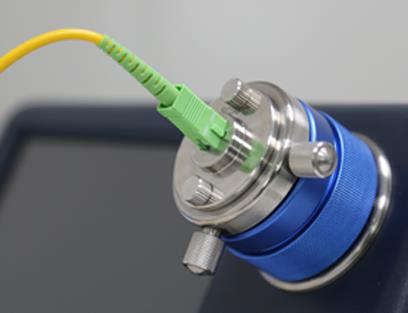

    アダプタによって、様々なコネクタやモジュールに対応できます。アダプタはイージーチェック（端面観察装置）と互換性があります。

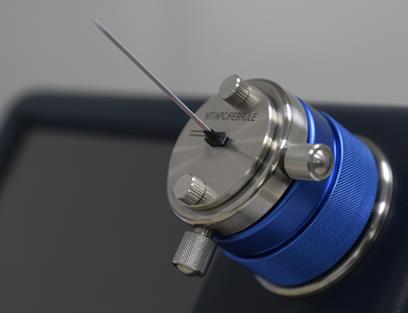

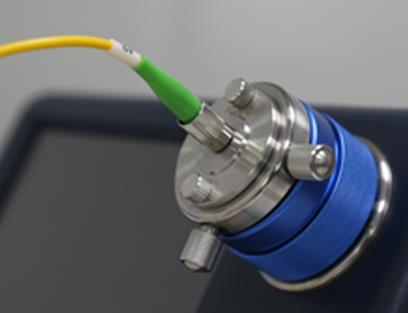

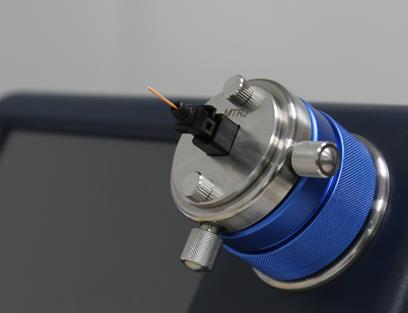

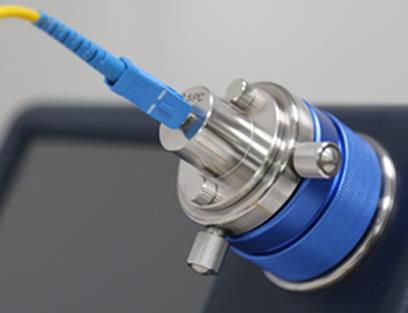

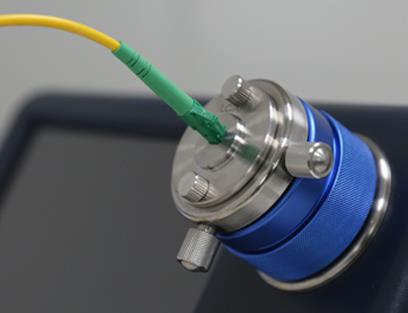

    イージーチェック：アダプター

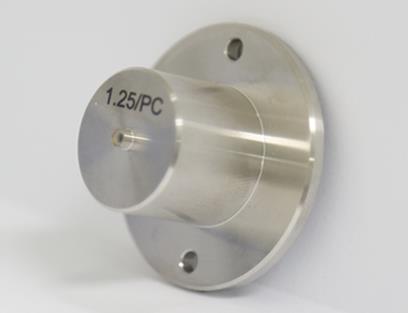

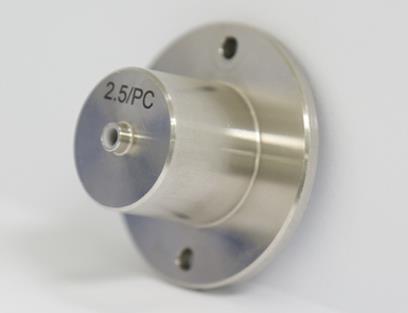

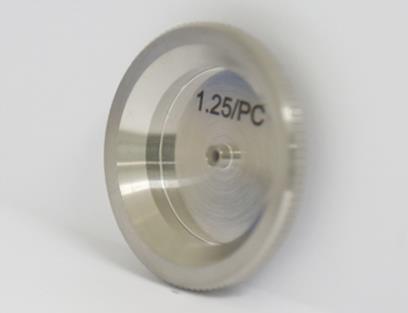

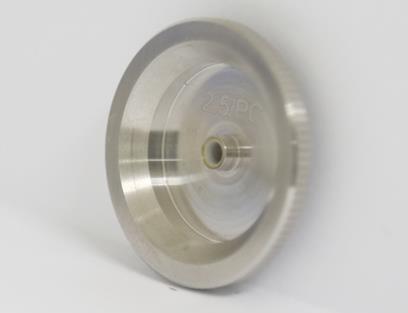

    標準付属アダプタ：2.5mm/PCフェルール、1.25mm/PCフェルール

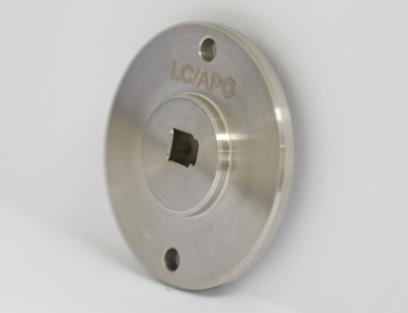

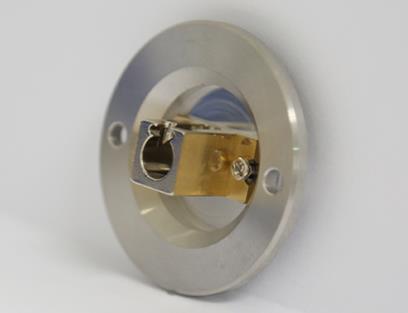

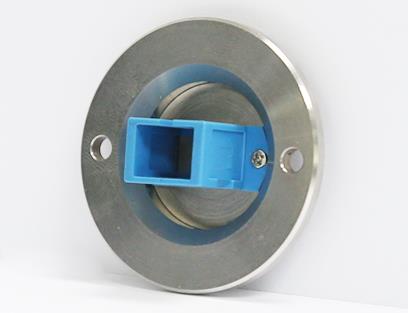

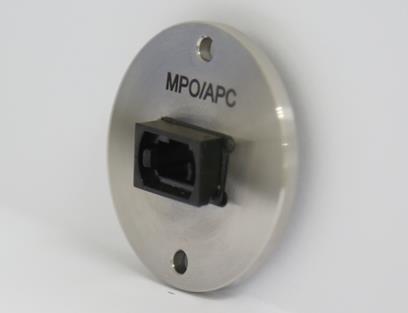

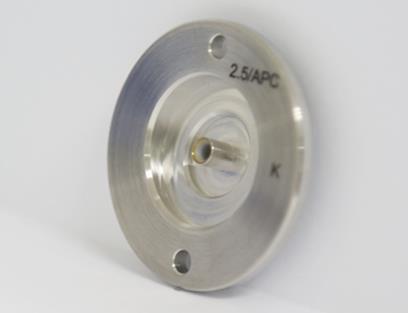

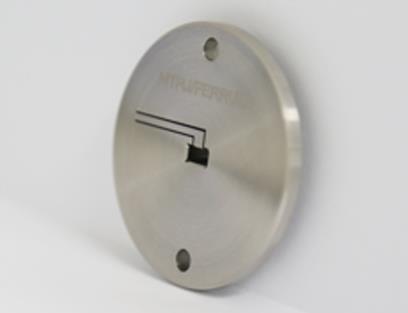

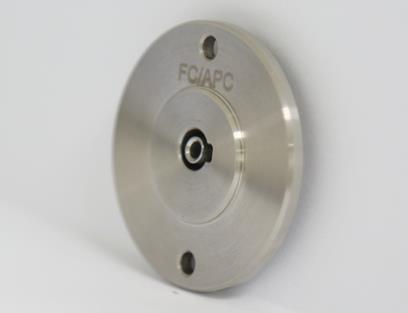

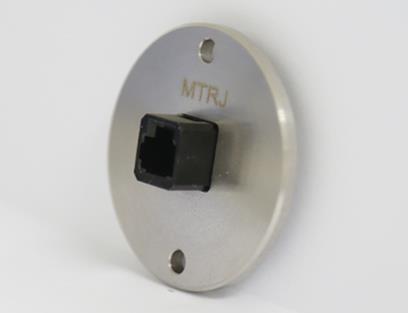

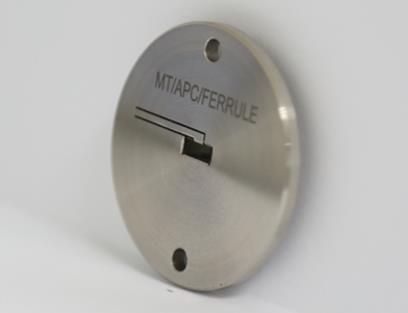

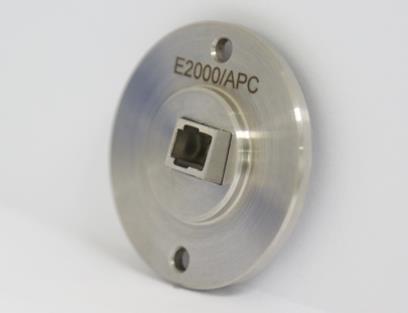

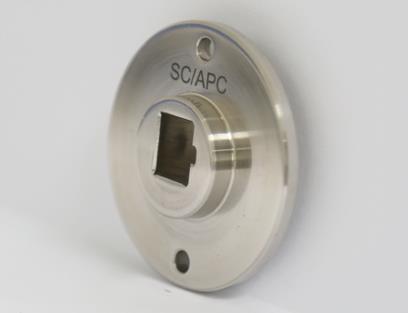

    オプションアダプタ：1.25mm/PCデュプレックス、SC/PCコネクタ、LC/PCコネクタ、FC/PCコネクタ、SC/APCコネクタ、LC/APCコネクタ、E2000/PCコネクタ、E2000/APCコネクタ、SMA/PCフェルール、2.5mm/APCフェルール、FC/APCコネクタ、MT/PCフェルール、MPO/PCコネクタ、MT/APCフェルール、MPO/APCコネクタ、MTRJフェルール、MTRJコネクタ、1.25mm/PCフェルール（ロング）、2.5mm/PCフェルール（ロング）、SC・SFPトランシーバ

  • １台で検査作業が完結

    • 独立して動作するため、これ１台で検査からデータ保存まで完了できます。システムの管理やアップグレードも簡単です。

  • IEC基準を標準装備

    • IEC 61300-3-35基準の自動判定機能を有しています。検査基準は、お客様ご自身で設定変更することもできます。

  • データ保存

    • 測定結果のレポートはSDカードに保存します。有線または無線でインターネットに接続すればサーバーに転送することもできます。ドキュメント化等の後作業もスムーズに行えます。

    オートチェック：画面イメージ

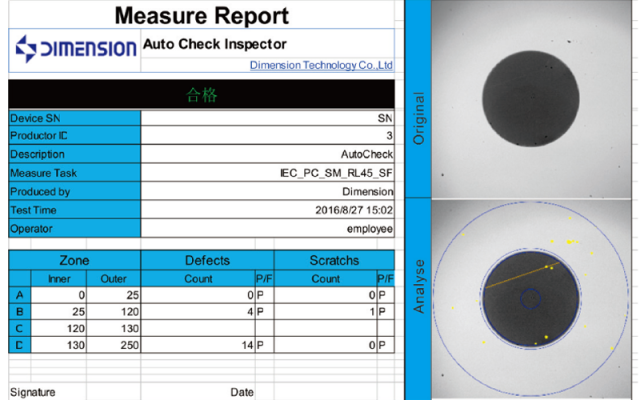

    測定結果レポートのイメージ

仕様

拡大倍率 400倍
CCD解像度 4Mピクセル
LCDモニタ 8インチ TFT 800×600pix
画像形式 デジタル
画像判定 自動
焦点合わせ 手動（マニュアルフォーカス）
外部接続 USB×3, SDカード×1, Ethernet×1
消費電力／電源 3W／DC12V
動作温度／保管温度 -10℃～+40℃／-20℃～+55℃
標準付属品 標準付属アダプタ（2.5mm/PCフェルール、1.25mm/PCフェルール）、SDカード、マウス、AC-DC電源ケーブル、取扱説明書
サイズ／重量 270mm × 245mm × 155mm／1.6kg
