可搬型・光コネクタ端面観察装置　イージーゲット2

2018.11.29

いつでもどこでも端面チェック！
どんな環境でも使え、耐久性に優れたポータブルタイプです。

イージーゲット２

製品特長

  • コンパクトなスコープと選べるモニタ（ポータブル／デスクトップ）
  • 簡単操作なフォーカス調整ダイヤル付
  • 光学倍率200倍と400倍をラインナップ
  • 1.5μmの高b分解能を実現（倍率400倍の場合）
  • MPOにも対応する豊富なアダプタティップラインナップ
  • フル充電で8時間の長時間駆動

機能・詳細

  • 高品質画像と耐久性を両立

    • 防塵・防湿設計でより長い製品寿命を実現しました。もちろん、画像品質は怠りません。高品質な画像を撮影する機能性と過酷な環境にも耐えうるタフなボディを兼ね備えています。
    環境を問わず、安定的な画像を提供します。

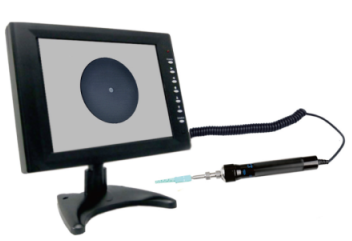

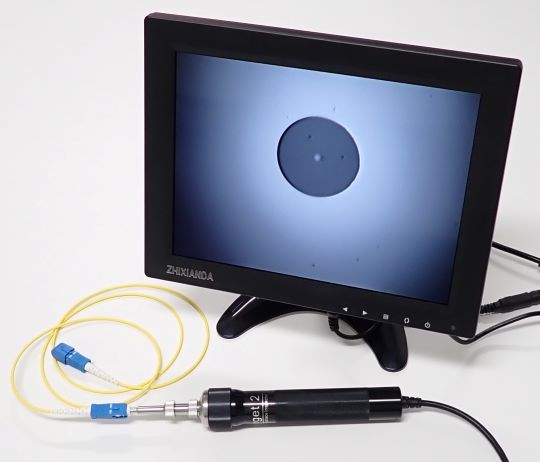

    ポータブルな3.5インチモニタの他に10インチデスクトップモニタもございます。スコープ単体、モニタ単体でのご提供も可能です。

    据置型・光コネクタ端面観察装置 イージーチェックに接続して使用することもできます。この場合、２つのコネクタ挿入口を画面を切り替えて観察することができます。

    画像左がイージーゲット2のスコープ、画面に映っているのはイージーチェックの端面観察画像です。

  • ほぼすべてのコネクタに対応

    • MTコネクタを含む、ほぼすべてのコネクタの検査が可能です。様々なフェルール、コネクタ、トランシーバ等の端面に対応するアダプタをラインナップしています。

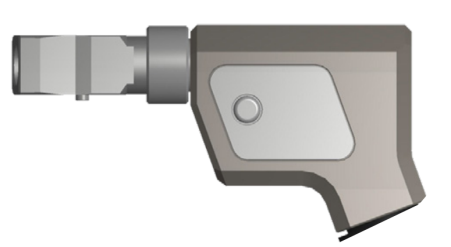

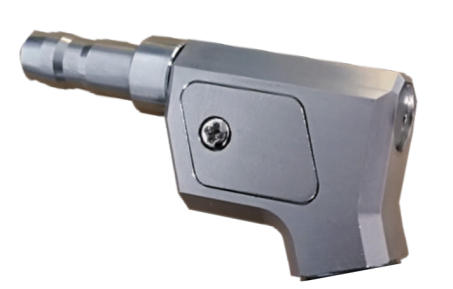

    新たに、70°エルボーティップがラインナップに加わりました。壁や機器に接触した端末でも簡単に端面観察できます。

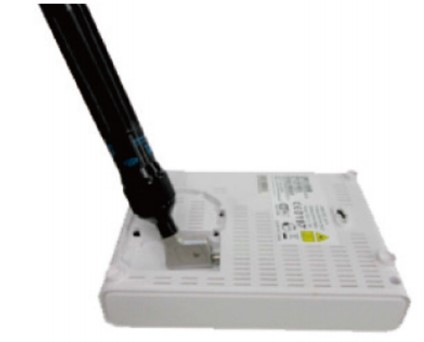

    エルボーティップ：使用例
    エルボーティップ：回転

    ティップは互換性があり、他の可搬型端面観察・検査機でも使用することができます（イージーゲットWiFi、オートゲット、オートゲットWiFi（一部は対象外））。単心から多心MPOまで、端面検査はお任せください。
    計40種類以上の豊富なティップラインナップは、ティップラインナップ一覧▼ をご覧ください。
    イージーゲット2はもっとも多くのフェルール、コネクタを観察できます。

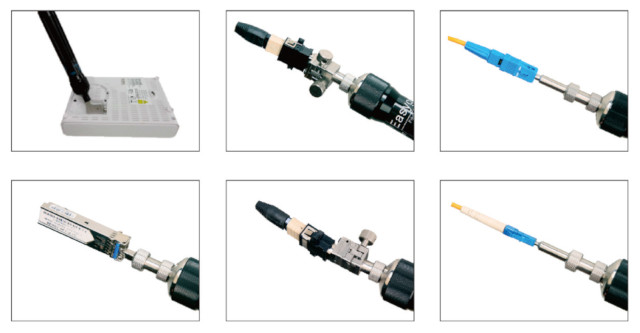

    イージーゲット2：ティップ使用イメージ

仕様

画像出力方式 PAL
モニタ 3.5インチTFT、9.7インチIPS、10.4インチLCD
電源 充電式12V電池またはDC電源
消費電力 3W
動作温度 -5℃～+40℃
保管温度 -20℃～+55℃
標準付属品 標準アダプタティップ5種類、ティップ収納ケース、USB/BNCケーブルまたはアビエーション/BNCケーブル、AC-DC電源ケーブル、ツール収納ケース、取扱説明書（日本語）
駆動時間 8時間（フル充電時）
サイズ (mm) 23 × 160（スコープ本体）
205 × 94 × 25（3.5インチポータブルモニタ）
239 × 192 × 35（9.7インチデスクトップモニタ）
261 × 207 × 45（10.4インチデスクトップモニタ）
メーカー Dimension Technology（中国）

デスクトップモニタ　仕様

　 9.7インチIPS 10.4インチLCD
解像度 1024×768 800×600
輝 度 400cd/m2 300cd/m2
垂直走査周波数 60～75Hz
画像方式 PAL/NTSC
入力端子 BNC, USB, VGA, HDMI, AV
言 語 日本語、英語、中国語　他（12言語）
電 源 DC12V 1A
