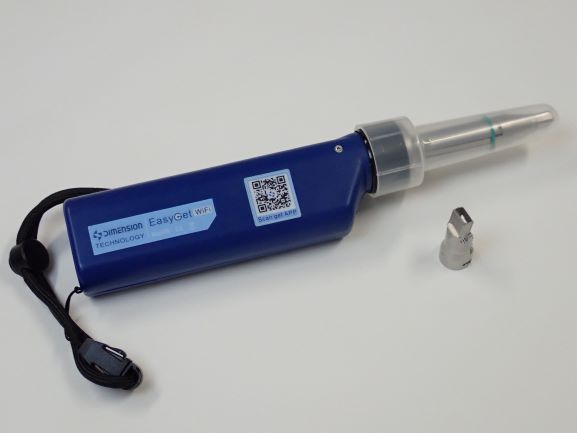

多心MPOコネクタの端面全体を一目で観察できます。
ワイヤレスでもUSB接続でも使えます。
製品特長
- 多心MPOコネクタの端面検査を一度に完了
- アダプタティップ交換がスムーズ
- 片手で完結!軽量、ポータブルで簡単操作
- ワイヤレスWiFiでスマホ等のデバイスに表示・保存可能
- アプリで端面検査
- バッテリーは長時間駆動、USBタイプC対応
- 片手で完結!LEDスコープ付きで簡単操作
機能・詳細
- 多心MPOコネクタの端面検査を一度に完了
- アダプタティップ交換がスムーズ
- 片手で完結!軽量、ポータブルで簡単操作
- ワイヤレスWiFiでスマホ等のデバイスに表示・保存可能
- アプリで端面検査
- バッテリーは長時間駆動、USBタイプC対応
- 片手で完結!LEDスコープ付きで簡単操作
7.03mm × 3.60mmの広い面積を一度に検出できるようになりました。独自に開発した内部LED照射方式により、画像の鮮明さと均一性を保持しています。
多心MPOでも端面全体の画像を一度に検査でき、コネクタ端面やピンホールの周囲の状態を明瞭に表示します。

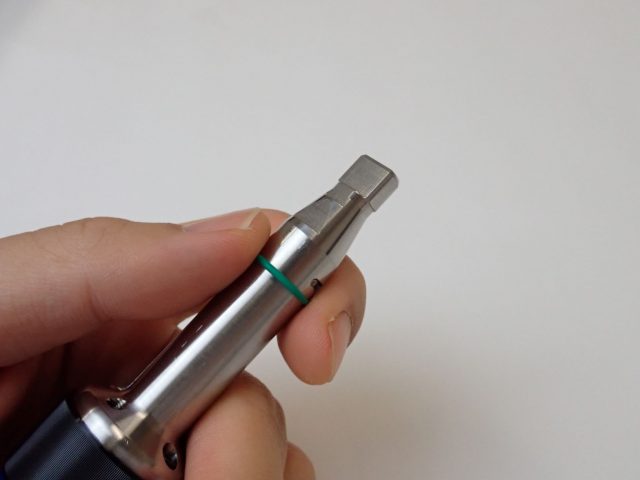

プローブ先端のアダプタティップは簡単に交換して使えるため、異なるコネクタ種の検査に手間取りません。
対応アダプタティップは、MPO/PC、MPO/APC、MPO光モジュール、MTフェルールと様々です。
210gと軽量、片手に収まるサイズで持ち運びも簡単です。十分な耐久性があり、ケーブルが重なって入り組んでいるラック内のコネクタや、移動が難しいケーブルコネクタにも簡単にアクセスできます。
本体の黒いダイヤル部分で焦点合わせができるほか、撮影はワンクリックのみのため片手でも操作ができます。
WiFi無線接続ができる環境ならば、スマホやタブレット等、お手持ちの端末に端面画像を表示することができます。本体のボタン、もしくは表示端末のボタンをタップすると、端面画像を撮影したり、端末に保存したりできます。
WiFiモードだけでなく、付属のUSBケーブルを接続して使用することもできる、汎用性の高い一台です。
Windows、Android、iOS等、様々なOSに対応しているため、お手元の端末をご活用いただけます。アプリをダウンロード(無料)することで、お手元のスマホやタブレットを操作端末としてお使いいただけます。アプリダウンロードは本体にも添付しているQRコードから、もしくは通常のアプリストア、アプリマーケットから「EasyGet Wifi」を検索してください。ダウンロードから撮影まですべて簡単なため、特別なトレーニングは不要ですぐにお使いいただけます。

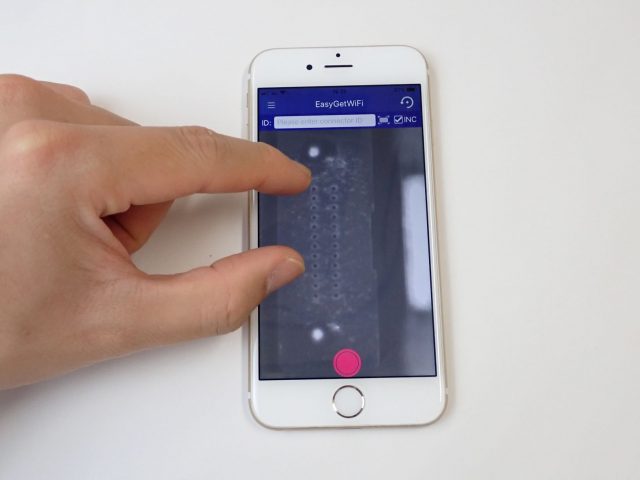

端末に表示した画像は、指二本でピンチズームや、回転ができます。直感的に使いやすい設計です。

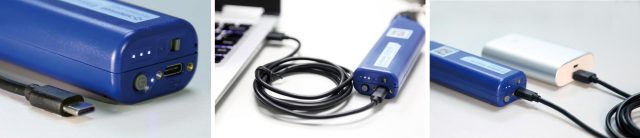

内蔵バッテリーはUSBタイプCでPCやスマホ、モバイルバッテリーから充電できます。また、バッテリーは取り外しや交換も可能です。専用の充電器は不要です。最長5時間と長時間駆動で、かつ使用しながらでも充電できるため、屋外等でも充電による中断がなく端面検査を行えます。
片手で扱えるコンパクトサイズのため、ケーブルが重なって入り組んでいるラック内のコネクタや、移動が難しいケーブルコネクタにも簡単にアクセスできます。
本体のボタンまたはソフトウェアやアプリ画面上のボタンをワンクリックすると、端面画像を撮影(キャプチャ)し、自動で保存します。本体の黒いダイヤル部分で焦点合わせができるほか、撮影はワンクリックのみのため片手での操作できるほどの手軽さです。LEDスコープ内蔵で、周囲が暗い状況でも本体のみで作業ができます。
仕様
イメージセンサ | 500万画素 CMOS |
動画形式 | MJPEG |
視野 | 7.03mm × 3.6mm |
分解能 | 5.5μm |
焦点合わせ | 手動(マニュアルフォーカス) |
接続方式 | WiFi, USB タイプC |
制御OS | Android 4.2/ iOS 9.3/ PC Windows 7以降 |
内蔵ライト | 白色LED広域型スコープ |
内蔵バッテリ | リチウムイオン電池(充電可、交換可) |
電源アダプタ | USB DCアダプタ 5V/2A(各国対応) |
充電時間/動作時間 | 2.5時間/5時間 |
動作温度 | -5℃~+40℃ |
保管温度 | -20℃~+55℃ |
相対湿度 | 90%以下(動作・保管ともに) |
サイズ | 211mm × 44mm × 33mm |
重量 | 210g |
メーカー | Dimension Technology(中国) |
