MK-PLOV ハンディ型LD可視光源（光パワーメータ機能、LAN機能付）

可視光源、光パワーメータ、光レベルチェッカ、LAN探索の4つの機能で、
保守・点検現場に最適なハンディ機器です。

製品概要

• コンパクトで軽量、立ち上がりが早い
• 4つの機能付きで、保守運用現場に最適
• φ2.5mm、φ1.25mmファイバに両方対応
• 大画面モニタが見やすく、使いやすい
• LANケーブルの探索機能付き
• LEDライト内蔵で、暗所でも作業できる
• RoHS指令適合、CEマーキング適合

機能・特長

• コンパクトで軽量、立ち上がりが早い

起動時間が短く、使いたいときにすぐに使い始めることができます。
起動までの待機時間は0.8秒以下です。
ポケットサイズで持ち運びしやすく、ケースも付属しています。

• 4つの使い方ができる多機能機器

保守・点検現場でよく使用する、可視光源、光パワーメータ、光レベルチェッカ、LAN探索の4つの機能を1つのコンパクトな本体に有しています。


【機能1】赤色LD可視光源

【機能3】光レベルチェッカ
【機能4】LANテスト機能

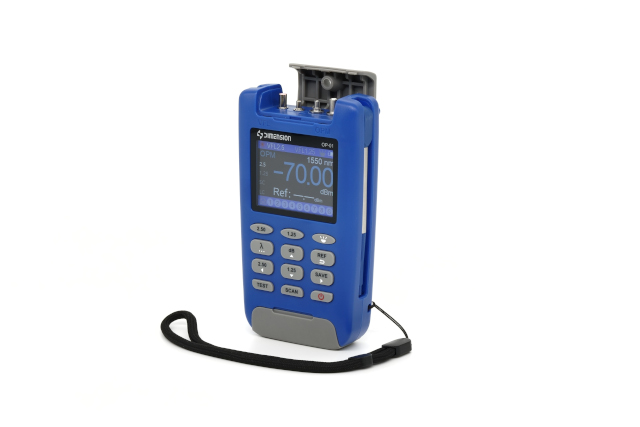

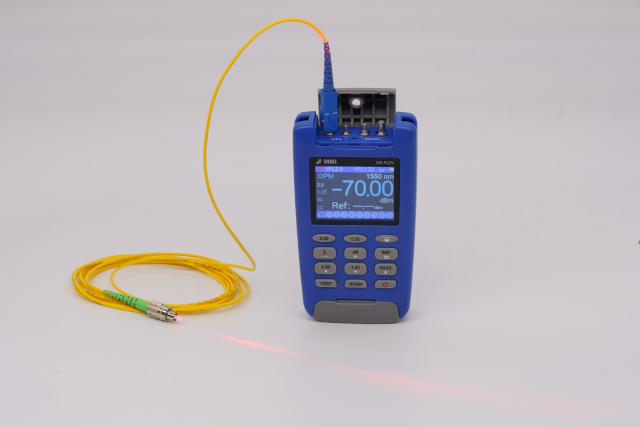

【機能1】赤色LD可視光源　光ケーブルの対照の探索や確認、断線箇所の確認等を視覚的に行う時に使用します。

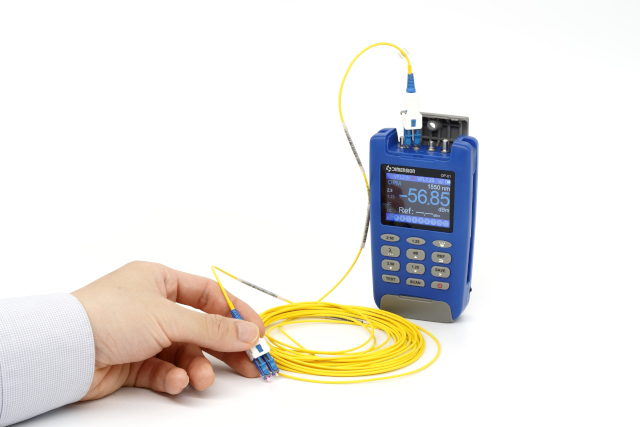

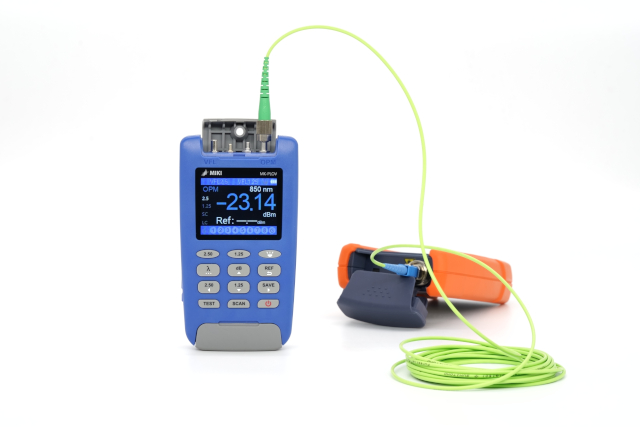

【機能2】光パワーメータ　光パワーの測定、光パッチコードの検査に使用します。9波長（780、850、980、1300、1310、1490、1550、1625、1650nm）に対応。

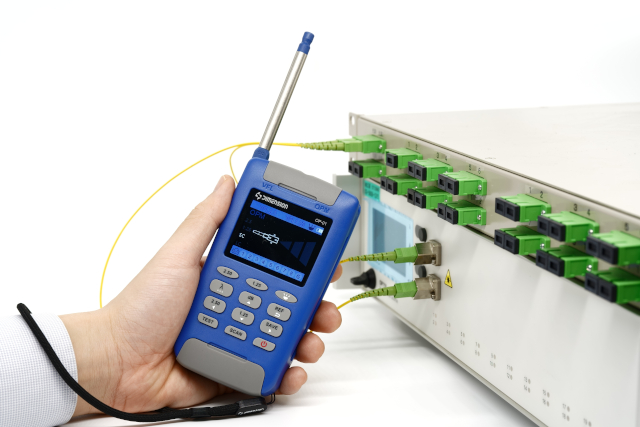

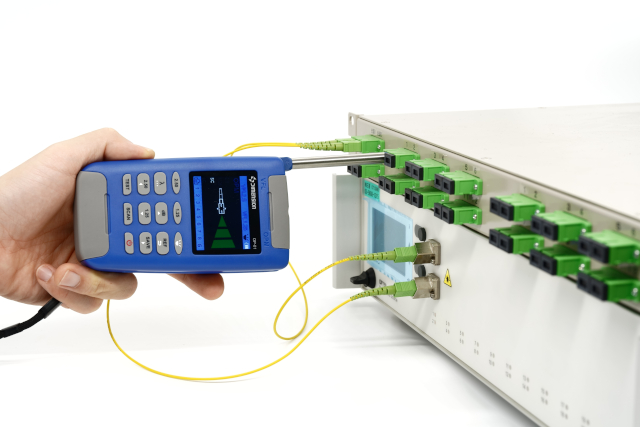

【機能3】光レベルチェッカ　SFPトランシーバ等の伝送機器、測定器の導通検査や光レベル確認に使用します。
【機能4】LANテスト　LANケーブルのワイヤマップテスト、断線検査、LAN探索に使用します。

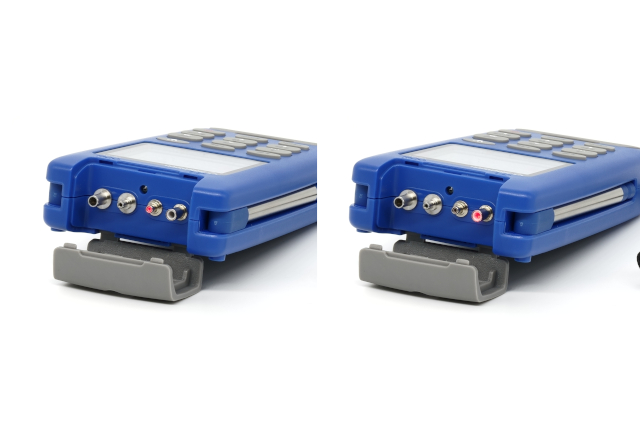

• φ2.5mm、φ1.25mmファイバに両方対応

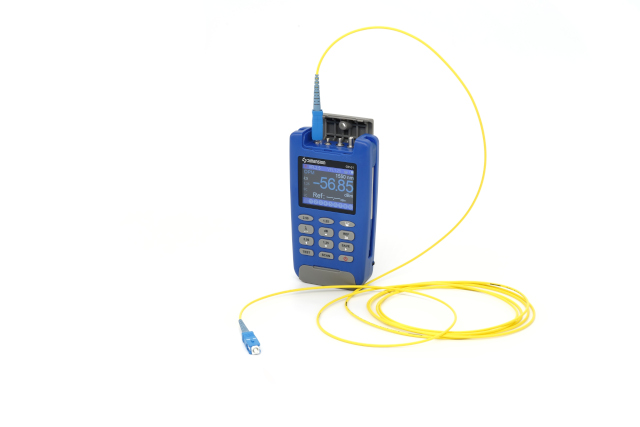

可視光源、光パワーメータは、φ2.5mm, φ1.25mmの2種類のアダプタを搭載しています。SC, FC, LC, MU等のよく使われているコネクタ種に対応し、そのまま差し込めるため、パッチコードを持ち歩く必要がありません。
保護カバーやプローブも本体一体型で、紛失の心配がありません。

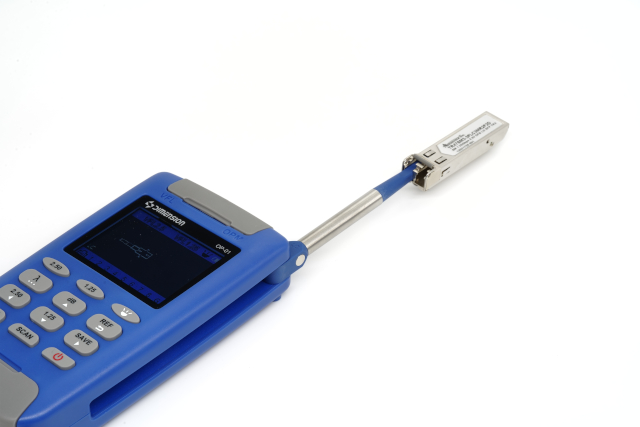

• 非接触式プローブで端面を傷つけない

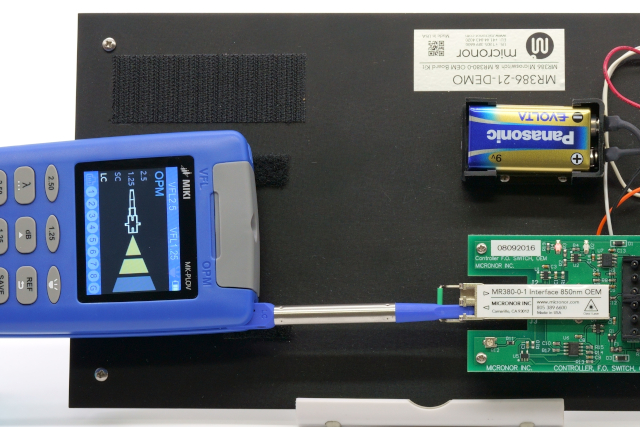

光レベルチェッカのプローブは、端面に接触しない方式のため、端面を傷つける心配がありません。
プローブは長く設計されているため、込み入った配線内やラック内にもアプローチできます。

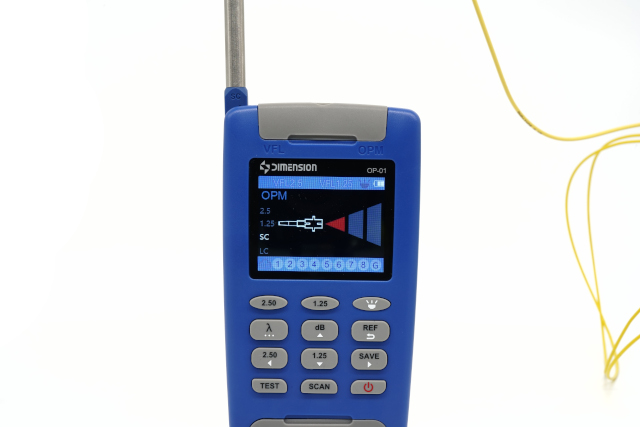

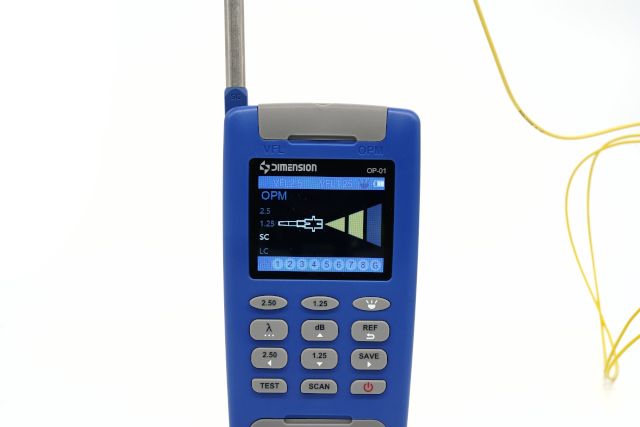

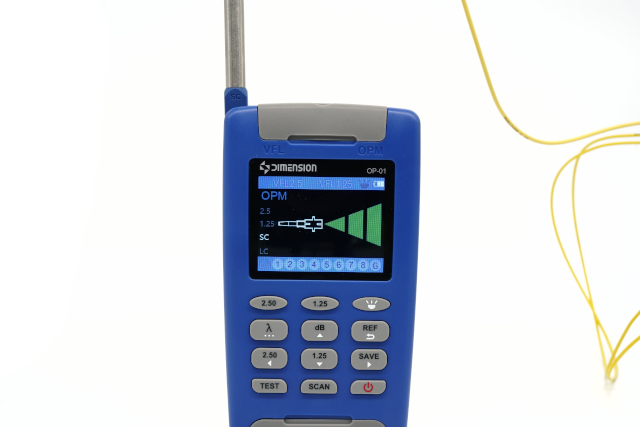

パワー表示は4段階（緑、黄、赤、無）で、規定のパワーを満たすかどうかを簡単に確認できます。
光パワーレンジは、緑：+5～-13dBm、黄：-13～-32dBm、赤：-32～-50dBm、無：50dBm以下です。









• LANケーブル機能付き

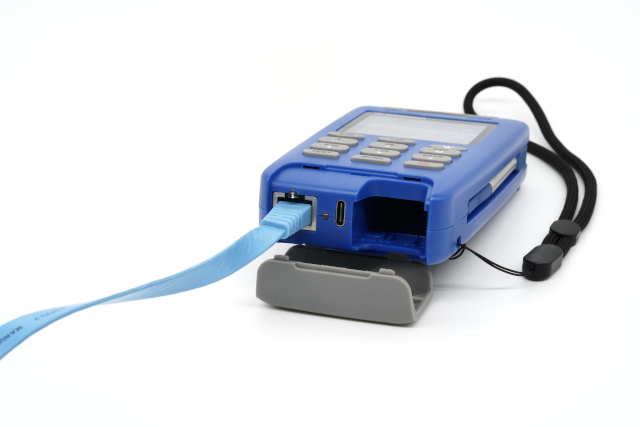

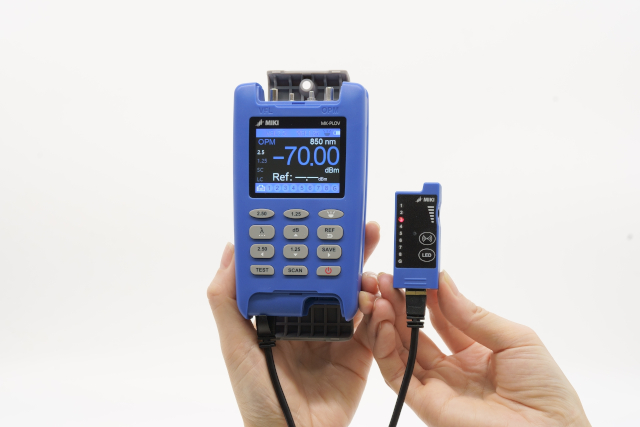

LANケーブル、イーサネットケーブル（RJ45）のワイヤマップテスト、断線チェックができます。
保守・点検作業で必要になった時に便利な機能です。

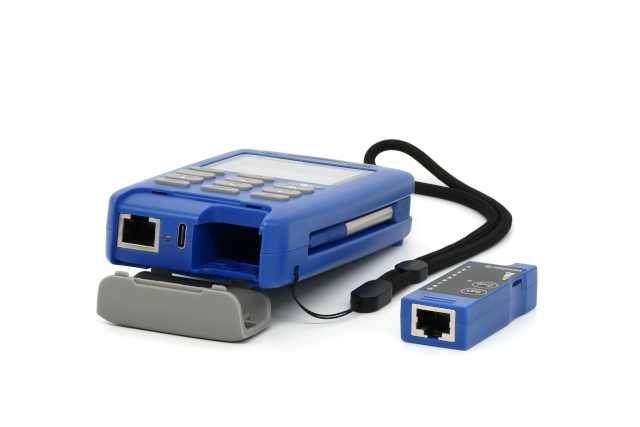

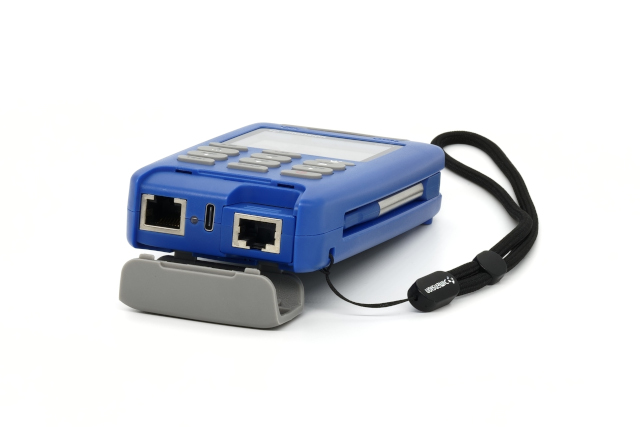

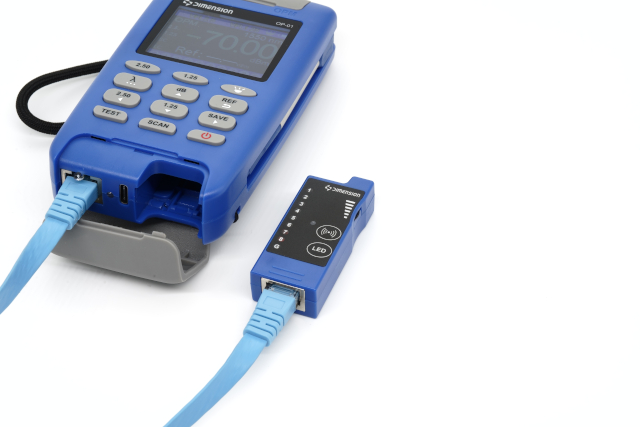

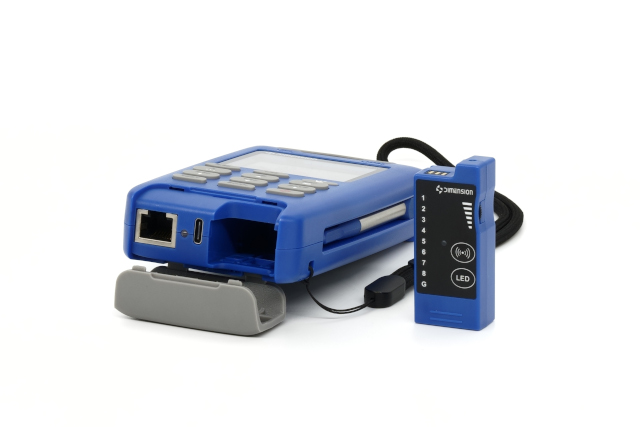

本体下部からサブ端末を取り出し、対象のLANケーブルの両端末を接続します。
ボタンを押すと、1～8までを順に検査し、画面に表示します。断線もわかります。

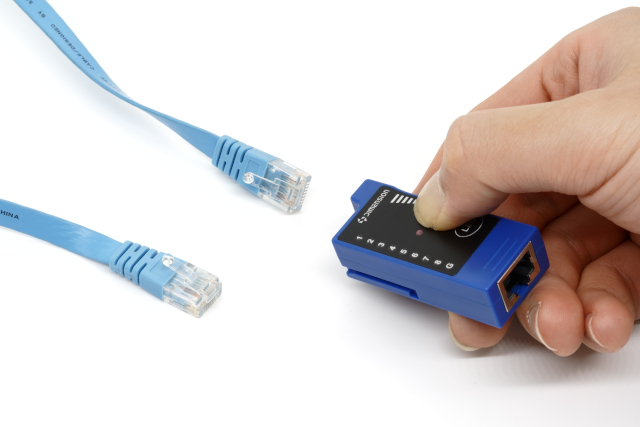

本体に片側を差し込み、サブ端末に対照のLANケーブルが近づくと音がなる、LAN探索機能もあります。









• LEDライト内蔵で、暗所でも作業できる

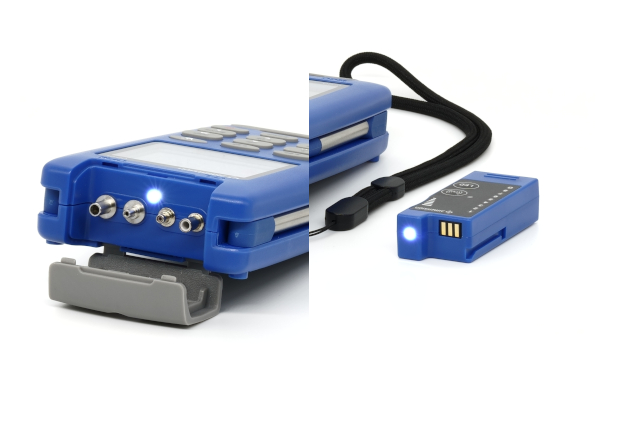

本体上部とサブ端末にLEDライトを内蔵しており、ラック内など暗所でも手元を照らして使用できます。

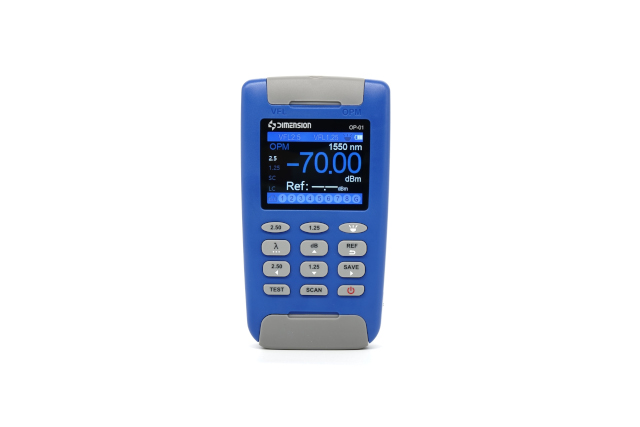

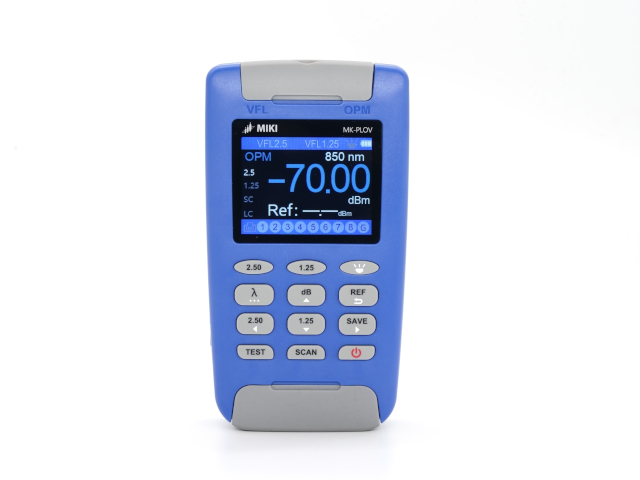

• 大画面モニタが見やすく、使いやすい

明るくて見やすい大画面モニタです。電池残量表示もあります。
充電式、コードレスで使う場所を選びません。

• USBケーブルでPCにデータ転送できる

本体には最大1000の測定結果を蓄積できます。データはUSB接続でPCに転送、CSV出力にて保存ができます。
PC操作は、専用のソフトウェアが必要です。
