スムーズかつ耐久性の高い光スイッチ、光路切り替え器です。
スペースやご用途に合わせてポート数、サイズを調整できます。
機能・特長
- 最大400ポートまで（出力）
- 低挿入損失（0.5dB以下）
- 高い再現性（±0.005dB）
- 低クロストーク（-80dB以下）
スイッチ構成を4種類（1A、2A、2B、2C）からご選択ください。
仕様
| OSX-100 | シングルモード (SM) | マルチモード (MM) | |||||
| ファイバ種 | 9/125μm | パンダPMF (Panda PMF) | 50/125μm | 62.5/125μm | |||
| 波長範囲 | 1250nm～1670nm | 840nm～1350nm | |||||
| 挿入損失 ※1, 2, 3 | ≦0.5dB | ≦1.0dB | ≦0.5dB | ||||
| 後方反射 | ≦-60dB | ≦-40dB | |||||
| 偏波依存性損失 ※2 | ≦0.05dB | - | - | ||||
| 偏光消光比 ※1, 2 | - | ≧23dB | - | ||||
| 再現性 ※2 | ±0.005dB（連続切替の場合。不連続の場合 +0.02dB） | ||||||
| クロストーク | ＜ -80dB | ||||||
| 最大入力光パワー | 23dBm | ||||||
| 耐久性 | 1億回 | ||||||
| 切替時間 | 300ミリ秒 | ||||||
| 外部制御 | Ethernet, USB | ||||||
| ディスプレイ | 5インチ タッチスクリーン（オプション） | ||||||
| 動作温度／保管温度 | 0℃～+55℃／-40℃～+70℃ | ||||||
| 湿度 | 95％以下（RH 0～+40℃、結露なきこと） | ||||||
| 消費電力 | 60VA（最大） | ||||||
| 電源 | AC電源（100～240V、50～60Hz） | ||||||
| メーカー | Santec（原産国：カナダ） | ||||||
※2：80チャンネル以下の標準的なサイズで、スイッチ構成が1Aおよび2Aの場合。
※3：スイッチ構成 2Cでは +0.2dB、2Aでは +0.7dB。

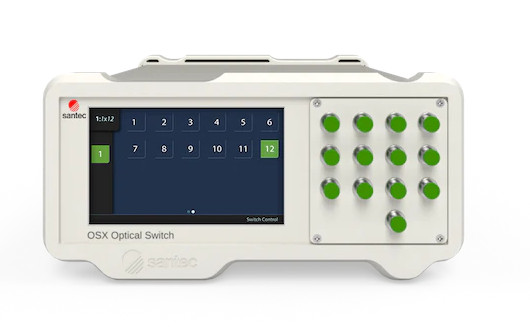

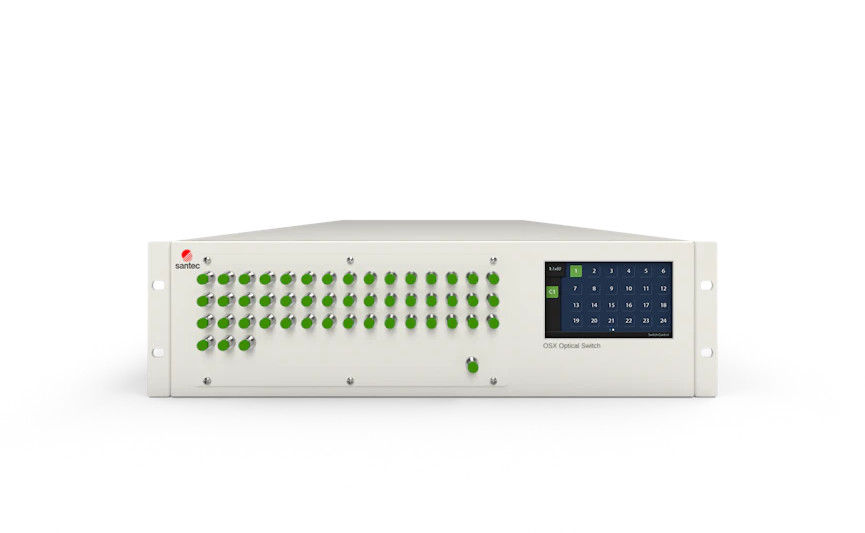

| OSX-100 外寸仕様 | 2U フルラック | 3U フルラック | 6U フルラック | |
| 最大チャンネル数 （コネクタ種） |
ディスプレイなし | 1×48 (FC, SC) | 1×185 (FC), 1×135 (SC) | 1×400 (FC, SC) |
| ディスプレイ有 ※ | 1×12 (FC), 1×24 (SC) | 1×125 (FC), 1×95 (SC) | 1×360 (FC, SC) | |
| 外形寸法 (mm) | 235×120×325 mm | 445×135×450 mm | 445×266×496 mm | |
| 重量 | 8kg | 14kg | 16kg | |
